ANALOGOWY PROFILOMIERZ PrbS-60/49

Profilomierze PrbS-60/49 przeznaczone są do pomiaru zużycia powierzchni tocznej główki szyny S-60 lub szyny S-49.

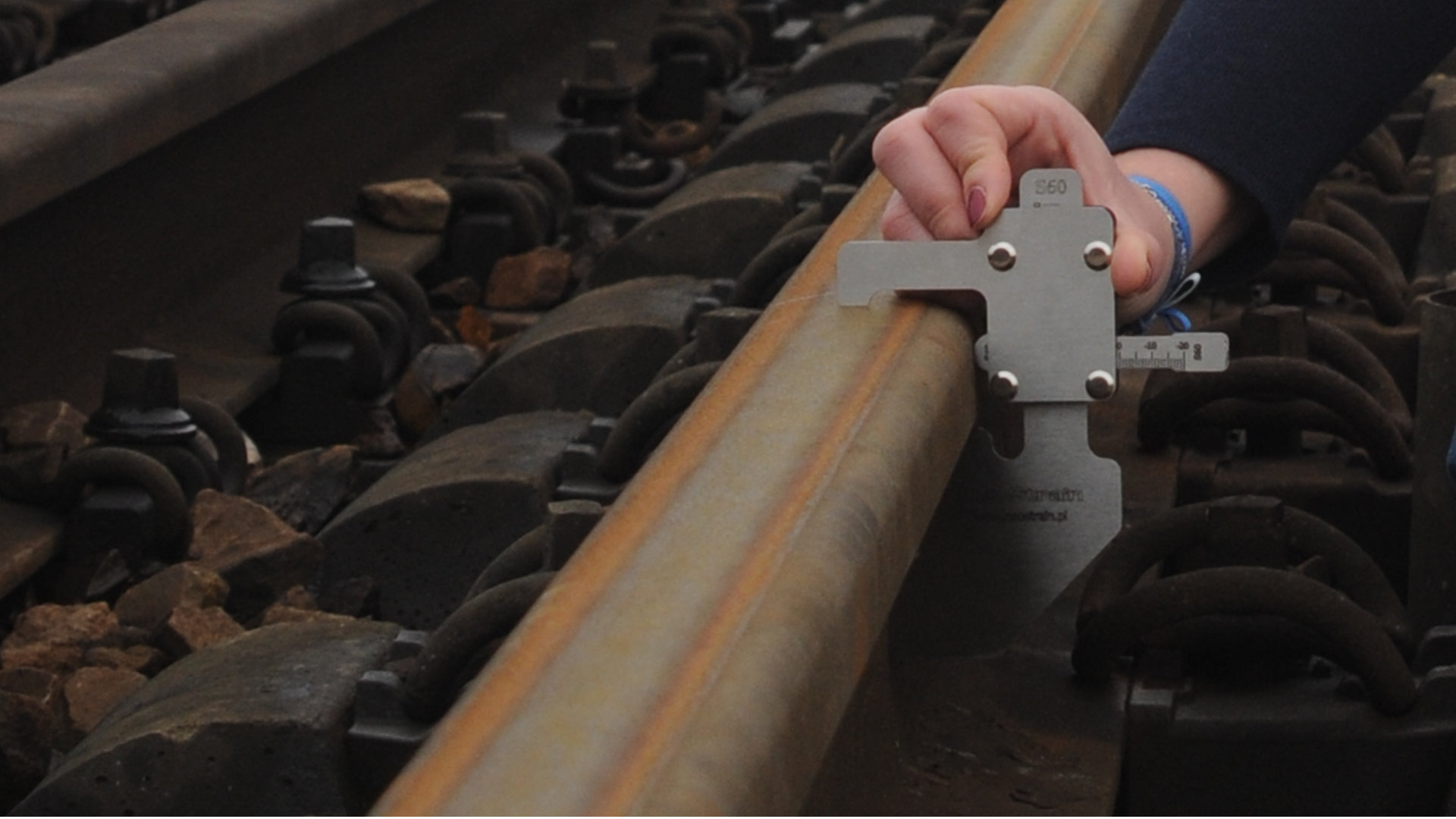

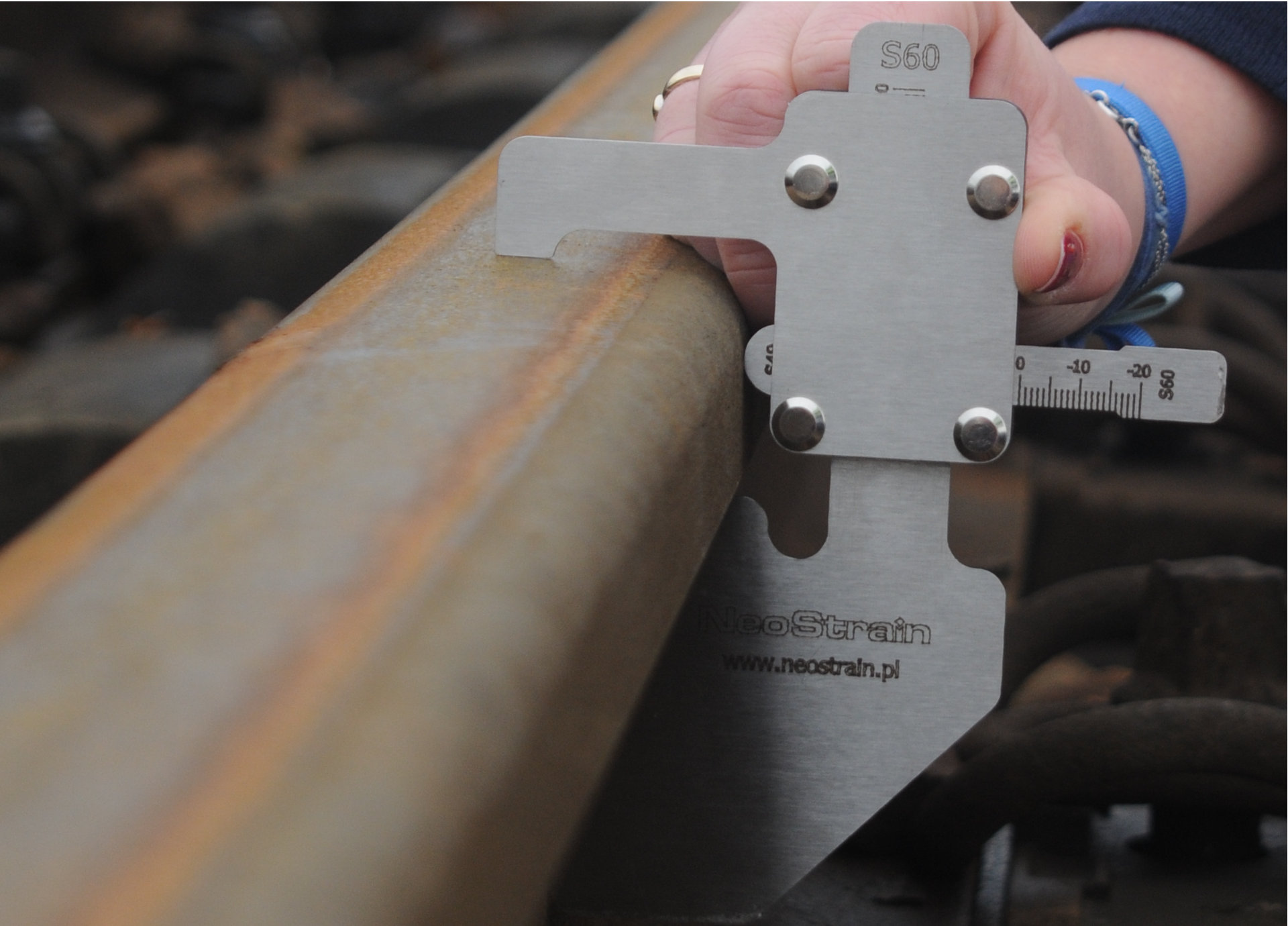

Pomiar zużycia szyny wykonywany jest w osi pionowej szyny (zużycie pionowe) oraz 15 mm poniżej powierzchni tocznej (zużycie boczne) przy założeniu, że powierzchnią bazową, do której odnosi się pomiar zużycia jest spodnia powierzchnia główki szyny oraz szyjka szyny. Przyrząd (rys. 1), zbudowany jest z korpusu oraz wymiennego segmentu pomiarowego. Wymienny segment pomiarowy 1, pozwala na bazowanie do szyny S-60 lub S-49. Wartość zużycia pionowego określa się z podziałki umieszczonej na tym segmencie. W korpusie przyrządu znajduje się suwak pomiarowy 2, z podziałkami do określania wartości zużycia bocznego główki szyny. Na podziałkach przyrządu można odczytać wartość zużycia szyny z dokładnością ± 1 mm.
